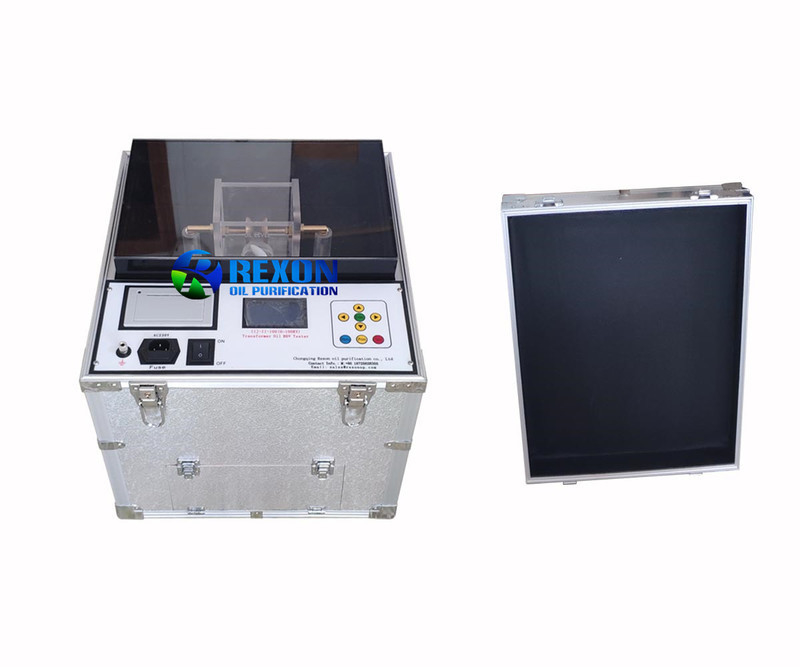

Tester BDV per olio isolante automatico portatile serie IIJ-II

Applicazione

Il tester di olio portatile e completamente automatico della serie IIJ-II è applicato per testare la resistenza dielettrica dell'olio isolante, da 0 a 60KV, 80KV e 100KV.È progettato secondo i requisiti del metodo di prova IEC 156 di resistenza media dell'olio di isolamento, che attraverso una corretta programmazione, ha funzioni di auto-aumento, step down, stirare, visualizzare e stampare.l'interruzione HV funzionerà entro 10 secondi per consentire un isolamento automatico del sistema di controllo parzialmenteIl design portatile è più adatto per l'uso sul posto del progetto e conveniente da trasportare, può anche mantenere il tester pulito e sicuro.

Parametri tecnici

1- Fornitura di corrente: 220 V AC, 50 Hz

2Voltaggio di uscita: 0-100KV AC

3Capacità: 2.0KVA

4- tasso di aumento della tensione di prova: circa 2 KVA/S

5Velocità di prova della pressione: 3%

6. Sensibilità di rottura: < 2KV

7Distorsione della forma d'onda: ≤ 3%

8. Tempo di rottura: ≤ 10 ms

9- ambiente di lavoro: temperatura: da 0 a 40°C,

umidità:< 85% (umidità relativa)

10Ambiente di conservazione: temperatura: -20 a 60 °C, umidità:< 75% (umidità relativa)

11. Altitudine di lavoro: < 1500 metri. (Se oltre 1500m, può essere personalizzato)

12Cella di prova: vetro, volume 300-500 ml, con coperchio protettivo e agitatore.

13. elettrodi: in acciaio inossidabile sferica di diametro 36 mm/emisfera di raggio 25 mm, con un gap di 2,5 mm secondo la IEC-156.

14Tempo di sospensione iniziale del campione di olio: 180 secondi

Tempo di sospensione intermedio del campione di olio: 60 secondi

Tempo di sequenza del campione di olio: 60 secondi

Numero di prove consecutive: 6

15. Dimensioni e peso

Prima dell'imballaggio: 475 × 485 × 485 mm

Peso netto: 45 KGS

Dopo confezionamento: 490 × 495 × 495 mm

Peso lordo: 50 KGS
