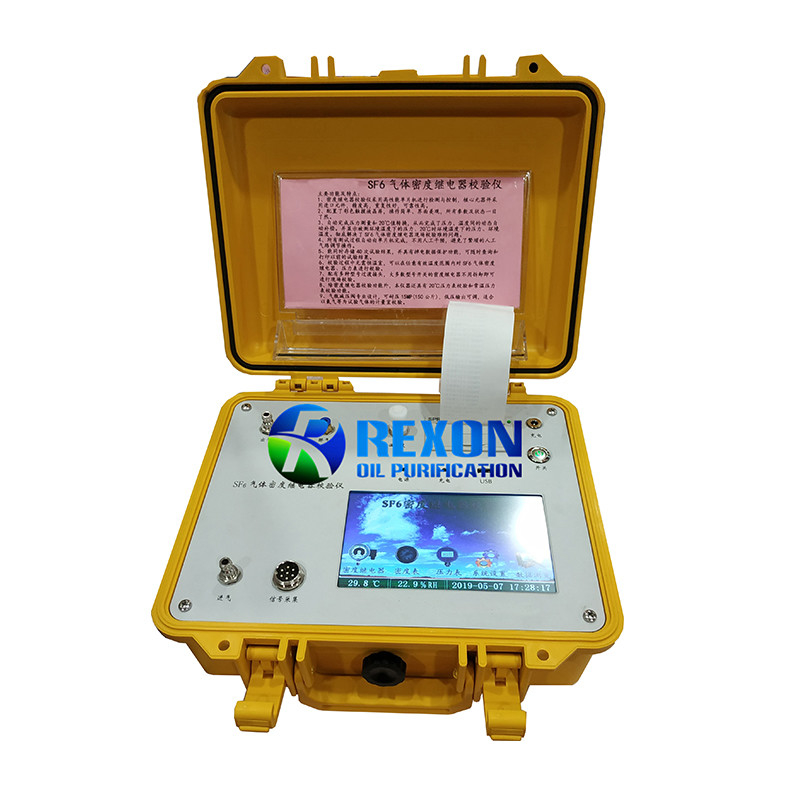

Tester di calibrazione del relè di densità SF6

Descrizione

Il relè di densità del gas SF6 è un componente importante utilizzato per monitorare il cambiamento della densità del gas SF6 nel corpo dello switch SF6 durante il funzionamento.A causa dell'azione non frequente del relè di densità di gas SF6 in funzione sul campo, ha spesso un'azione inflessibile, un contatto scadente e altri fenomeni dopo un certo periodo di tempo, e alcuni mostrano anche che le prestazioni di compensazione della temperatura del relè di densità peggiorano,Un improvviso cambiamento della temperatura ambiente porta spesso a un malfunzionamento del relè di densità SF6Pertanto, il codice di prova preventiva DL/T596-1996 per le apparecchiature di potenza prevede che ogni utente dello switch SF6 calibri regolarmente il relè di densità di gas SF6.RNSFJ SF6 density relay calibrator è sviluppato secondo DL / t259-2012: Specifica di taratura per il relè di densità SF6 rilasciata dalla National Energy Administration.

Questo tester utilizza un touchscreen LCD a colori da 7 pollici per l'interazione uomo-computer, rendendolo più conveniente da usare.La batteria al litio ricaricabile di grande capacità offre un lungo tempo di standby. Dotato di un'interfaccia USB standard, i dati storici possono essere esportati su un'unità flash USB tramite l'interfaccia.
Oltre a calibrare i relè di densità SF6, questo strumento ha anche la funzione di calibrare manometri e manometri di densità.Lo strumento può rilevare automaticamente condizioni anormali durante il processo di misurazione. Se si verificano perdite di tubi, perdite d'aria o insufficiente pressione dell'aria di entrata e di uscita, lo strumento smetterà automaticamente di funzionare e verrà visualizzato un avviso.
In un contenitore chiuso, la pressione del gas SF6 ad una certa temperatura può rappresentare la densità del gas SF6.Durante la taratura in loco, il valore di pressione misurato deve essere convertito nel suo valore di pressione corrispondente a 20 °C a diverse temperature ambientali per valutare le prestazioni del relè di densità SF6.

Parametri tecnici

Intervallo di taratura: 0 ~ 1MPa (pressione assoluta)

Precisione dello strumento: grado 0.15

Risoluzione della visualizzazione della pressione: 0,0001mpa

Pressione di ingresso: 0,9 ~ 1MPa (pressione relativa)

Ambiente di lavoro: temperatura - 10 ~ 50 °C

Umidità relativa: 5 ~ 90% RH

Risoluzione del display: 800 × 480 (pixel) schermo touch colorato

Capacità di stoccaggio: 50 gruppi

tensione di contatto misurata: DC24V

Dimensione complessiva dell'ospite: 325 mm × 275 mm × 140 mm

Dimensioni totali della scatola di accessori: 360 mm × 250 mm × 110 mm
