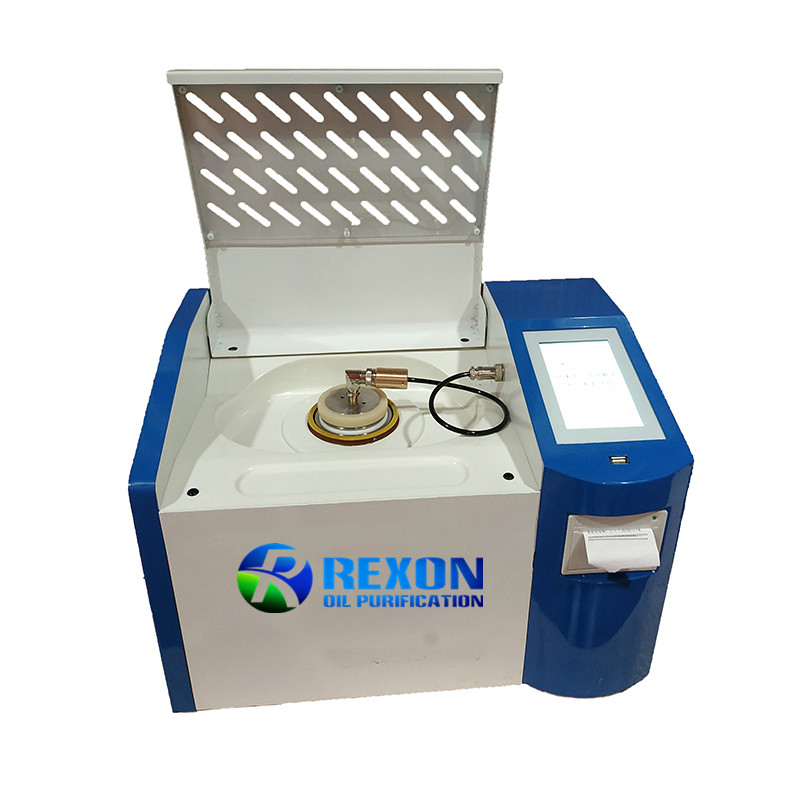

Tester di perdita e resistenza dielettrica dell'olio isolante

Descrizione

Il testore di perdita dielettrica di olio isolante e di resistività RNJS, è progettato e fabbricato in base alla norma GB/T5654-2007 del. viene utilizzato per misurare il fattore di dissipazione dielettrica e la resistività CC dell'olio isolante e di altri liquidi isolanti.e integra la cella di prova, regolatore di temperatura, sensore di temperatura, ponte di prova di perdita dielettrica, potenza di prova CA, condensatore standard, contatore di alta resistenza, fonte di alta tensione CC e altri componenti principali.Lo strumento adotta la tecnologia digitale completa e tutte le misure automatiche intelligenti, è dotato di grande schermo colcor (800*480) display LCD, che ogni passo ha richiesto il cinese, i risultati dei test possono essere memorizzati automaticamente e la produzione di stampa,in modo che l'operatore senza formazione professionale possa utilizzarlo con competenza.

Caratteristiche

1. La cella di prova utilizzata della struttura a tre elettrodi in linea con la norma nazionale GB/T5654-2007, con spaziamento degli elettrodi di 2 mm,può eliminare gli effetti della capacitanza di fuga e delle perdite sui risultati dei test di perdita dielettricaL'apparecchio è dotato dell'interruttore solenoide di drenaggio dell'olio e, in caso di non rimozione, possiamo svuotare la cella di prova e sciacquarla con il campione di prova.
2Lo strumento adotta l'algoritmo di riscaldamento a induzione a media frequenza, PID. Questo metodo di riscaldamento ha i vantaggi di non contatto tra la cella di prova e il corpo di riscaldamento.riscaldamento uniforme, velocità elevata, controllo conveniente, controllo rigoroso della temperatura entro il range di errore della temperatura prestabilita.
3Il condensatore standard interno è una capacitanza di tre elettrodi SF6 riempita di gas e la sua perdita dielettrica del condensatore e la sua capacità elettrica sono indipendenti dalla temperatura ambiente.umidità e altri effetti, in modo da garantire la precisione dello strumento anche dopo un uso prolungato.
4. L'alimentazione di prova AC utilizzando la conversione AC-DC-AC, evita efficacemente le fluttuazioni della tensione e della frequenza della rete sull'effetto di precisione della misurazione della perdita dielettrica.lo strumento può funzionare correttamente.
5. Perfetta funzione di protezione; quando c'è sovra tensione, sovra corrente o corto circuito ad alta tensione, gli strumenti possono tagliare rapidamente la pressione ed emettere un messaggio di avvertimento.Quando la temperatura del sensore non funziona o non è collegato, lo strumento emetterà anche un messaggio di avvertimento.
6Il forno di riscaldamento ad induzione a media frequenza è dotato di un relè di limitazione della temperatura.
7. Più conveniente è impostare il parametro sperimentale. Temperatura di impostazione di gamma 0? 120 ° C, AC gamma di impostazione di tensione 500? 2000V, DC gamma di impostazione di tensione 300V? 500V.
8. Utilizzando un display LCD a grande schermo, con retroilluminazione e visualizzazione chiara. Interfaccia amichevole, basta seguire il menu cinese, inserire il comando, lo strumento può essere testato automaticamente.E memorizzare e stampare automaticamente i risultati dei test.
9. Con orologio in tempo reale integrato, la data e l'ora del test possono essere salvate, visualizzate e stampate con i risultati del test.
10. Funzioni di taratura della cella secca pulita. La misurazione della capacità della cella secca e del fattore di perdita dielettrica può determinare le sue condizioni di pulizia e montaggio.I dati di taratura vengono salvati automaticamente e in modo da facilitare il calcolo della permissività relativa e della resistività della corrente continua.
